Mig-25 P - Kondor - 1/72


Mig-25 P - Força Aérea da Ucrânia















Mig-25 da antiga Força Aérea Soviética

História:

O MiG-25 "Foxbat" (designação da OTAN) é um caça interceptador projetado na extinta União Soviética em meados da década de 1960 para se opor à ameaça representada pelo bombardeiro supersônico XB-70 Valkirye, o qual estava em desenvolvimento nos EUA, e seria capaz de atingir Mach 3, possuindo alcance intercontinental, para atingir alvos dentro da URSS partindo de bases nos EUA, sem escalas ou reabastecimento em vôo.
O Valkirye fez seu primeiro vôo em 1964, mas pouco tempo depois, o programa desse novo bombardeiro foi cancelado. Contudo, na União Soviética, o desenvolvimento do novo caça prosseguiu. Tal como o avião que deveria interceptar, ele possuiria velocidade máxima de Mach 3 ou superior e seria armado com quatro grandes mísseis AAM AA-6 Acrid, na designação da OTAN, sendo dois guiados por infravermelho e dois por radar semi-ativo. O MiG-25 entrou em serviço operacional em 1970, como interceptador projetado para destruir seus alvos além do alcance visual (combates à curta distância não fazem parte de seu projeto, a manobrabilidade do avião é pouca para essa finalidade e ele não dispõe de um canhão montado internamente) e como aeronave de reconhecimento estratégico desarmada, variante MiG-25R, a qual dispunha de câmeras fotográficas de alta resolução ou radares de varredura lateral (SLAR), especialmente desenvolvidos para essa finalidade. Essa variante é ainda mais veloz que o interceptor.
Ainda hoje o MiG-25 continua em serviço, mesmo apesar de seu sucessor, o MiG-31 (baseado no desenho do próprio MiG-25, porém com turbofans em vez de turbojatos).
Atualmente ainda é encontrado em serviço na Rússia (treinamento), Líbia, Síria, Azerbaijão e Bielo-Russia como interceptador e reconhecimento, a Ucrânia a Índia e a Bulgária já deram baixa em seus Fox Bat's. As unidades iraquianas foram todas destruidas ou capturadas pela coalizão.

Desde a desativação do SR-71 Blackbird, o Mig-25 detém o título de avião á jato mais veloz do mundo.






Foram fabricadas diversas variantes:

# MiG-25P Foxbat A
# MiG-25RB Foxbat B
# MiG-25RBV Foxbat B
# MiG-25BBT Foxbat B
# MiG-25R Foxbat B
# MiG-25PU Foxbat C
# MiG-25RU Foxbat C
# MiG-25U Foxbat C
# MiG-25RBK Foxbat D
# MiG-25RBS Foxbat D
# MiG-25RBSh Foxbat D
# MiG-25RBF Foxbat D
# MiG-25PD Foxbat E
# MiG-25PDS Foxbat E
# MiG-25BM Foxbat F

Como visto a versão P que esse trabalho representa e a versão A como classificada pela Otan.

Ficha Técnica:

Tipo: interceptador e reconhecimento
Tripulação: 1
Comprimento: 21.34 m
Envergadura: 12.6 m
Velo máxima: 3,5 mil km/h
Teto operacional: 25000 metros
Capacidade de reabastecimento em vôo: não
Armamento:
misseis:
AA-6 Acrid, AA-7 Apex, AA-8 Aphid


O Kit:O kit utilizado neste trabalho é da marca Ucraniana Kondor, importado direto do país de origem pela loja hobbyterra.

Um kit na minha opnião bom perto de outros do leste-europeu, poucas rebarbas, boa injeção, o plástico utilizado é de boa qualidade e não é muito rígido permitindo que se trabalhe bem com estilete e brocas.

A massa putty tem de ser usada, pois as marcas de encaixe das secções ficam aparentes, e para um bom resultado vai massa em várias partes, que sera mostrada adiante.

No geral gostei bastante da marca, as peças são bem injetadas, o manual é bem ilustrado, e as peças muito bem alinhadas.

Dica: lavar as árvores antes de montar pois vem com óleo desmoldante das injetoras oque com certeza prejudica a pintura, mas nada que detergente não resolva.

Dica 2: Os decais são muito frágeis, a solução foi aplicar verniz em spray na cartela para não perde-los.












Quinta-Feira 21/05/09

Inicio Montagem:

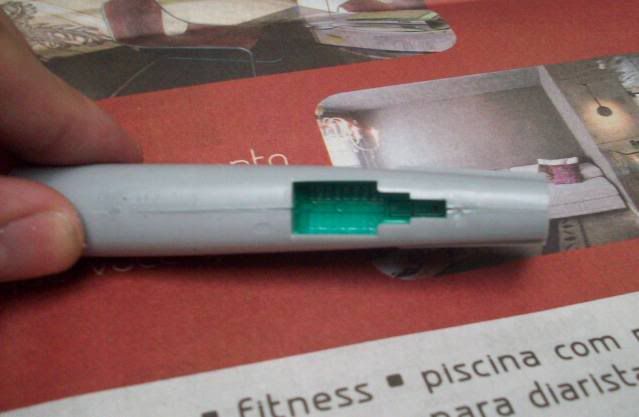

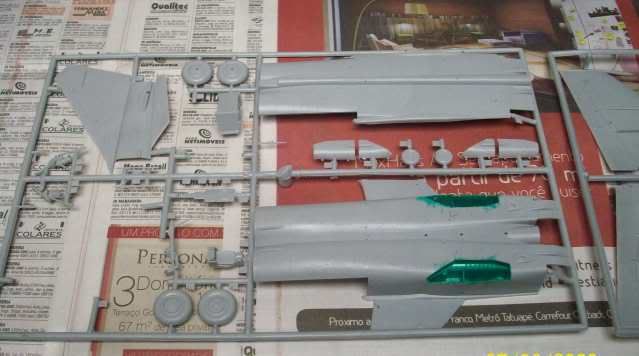

A primeira coisa que fiz, foi pintar de "verde-soviético", o cockpit e os porões de rodas, utilizei a cor esmerald green da gunze, não sei se é a exata, mas foi a mais próxima que cheguei, dado o fato que dependendo da foto de referencia a tonalidade muda, e como nunca vi um mig de perto e ao vivo, uso essa cor mesmo, que é bem próxima do real.

Photobucket


Photobucket

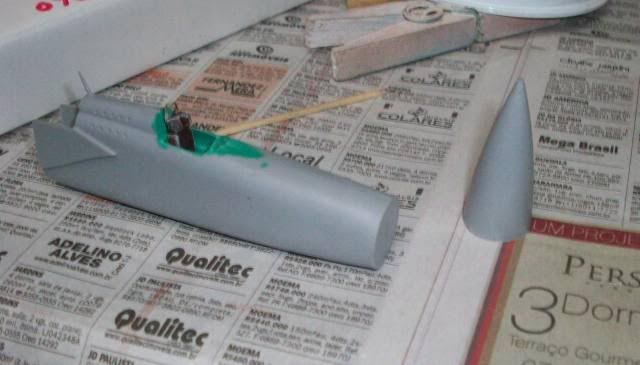

A secção frontal do caça neste kit é separada da traseira, o bico e constituido de duas laterais da fuselagem mais o bico, portanto mandei cola, e deixei secar com o pregador segurando (deixo umas 24 horas assim), lembrando que coloquei chumbo de pesca nesta parte para fazer lastro e evitar que o jato empine depois de montado.

Photobucket

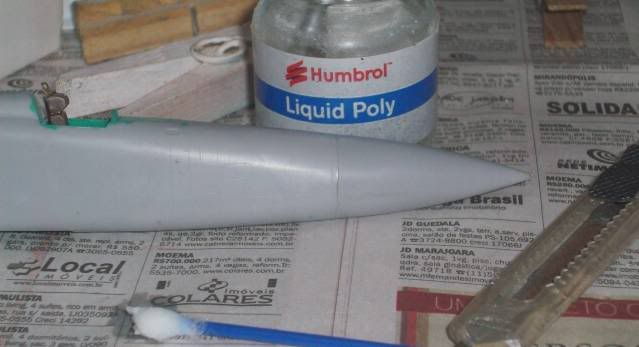

O bico antes de colar deve-se analizar bem para um perfeito alinhamento, fiz alguns dry-run's (montagem sem cola para teste), e depois mandei cola líquida com pincel e colei com cuidado e fui alinhando a peça:


Photobucket

Photobucket


Aproveitei depois de colada a pante sianteira e colei o decal do painel, bem fraquinho por sinal, mas como monto o canopye fechado nem se nota, mas fica a dica para quem gosta de melhorar o interior:

Photobucket

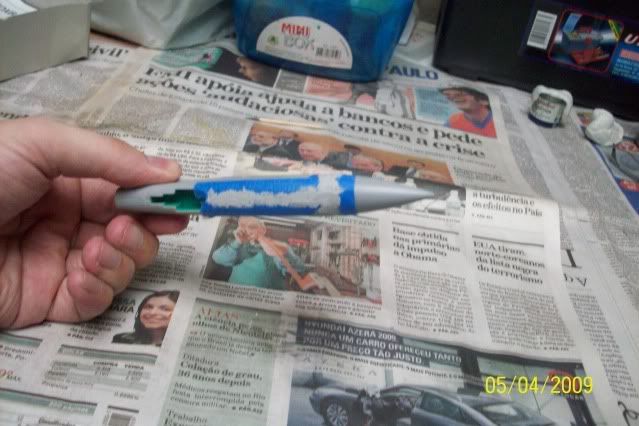

Por fim, comecei a aplicar massa putty, o kit necessita em todas as junções para dar um acabamento mais realista, na imagem massa nas junções do bico e junto a parte traseira da fuselagem colando:

Photobucket

Terça-Feira 26/05/09:

Continuando a montagem, esta a fase da massa que meu amigo Juliano odeia heheheh


Photobucket


Photobucket

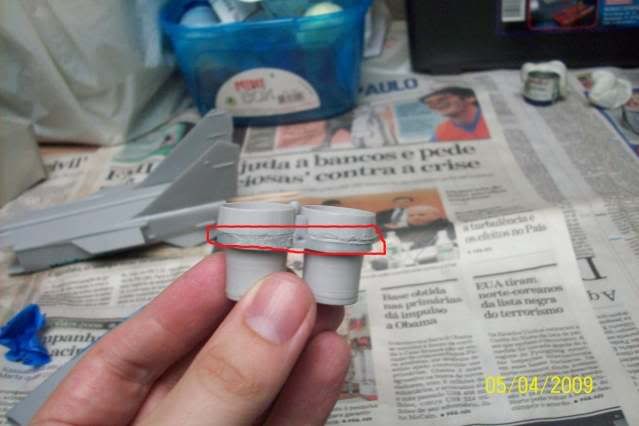

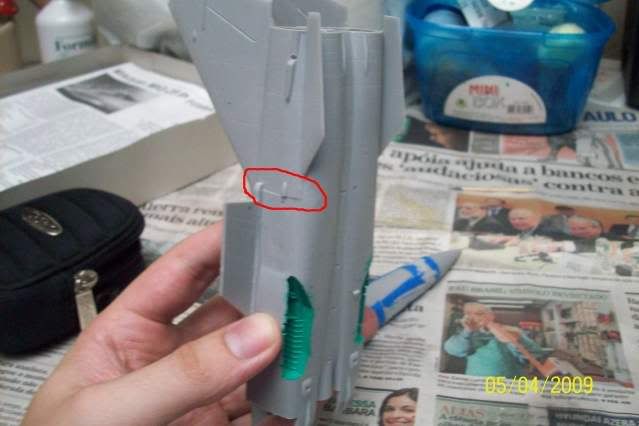

Detalhe dos locais onde tem de ir massa:

Photobucket


Photobucket
Parte fontal colada:

Photobucket

Domingo 15/06/09

Depois de um tempo sem postar, nova atualização:

O kit está mais adiantado doque o blog, porém não quero pular nenhuma etapa da montagem.

Nessa sequência é mostrada a montagem das asas e o começo da aplicação da massa putty, que foi bem usada tapando frestas em todo o kit.

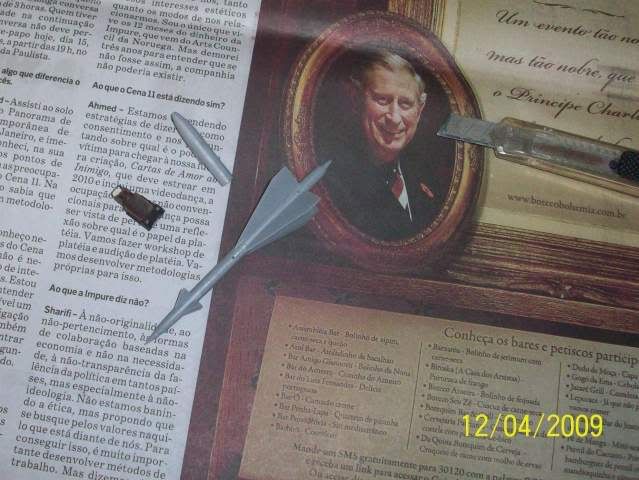

Aproveitei e comecei a montar os misseis, um total de quatro:


Photobucket

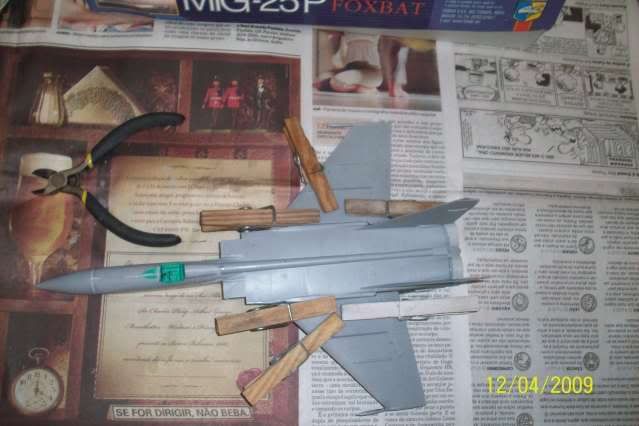

Colei tambem as asas:

Photobucket


Photobucket
Aqui uma moeda de 1 real para ter uma idéia do tamanho do modelo:

Photobucket

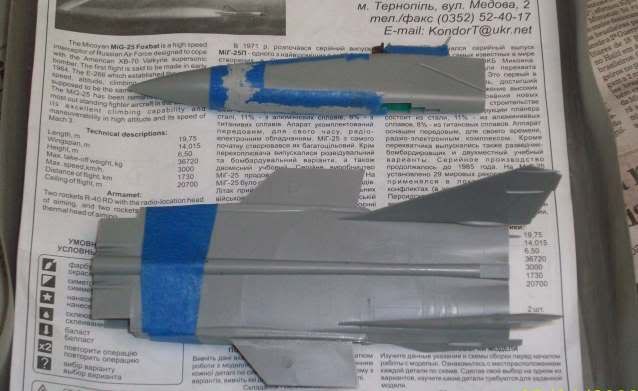

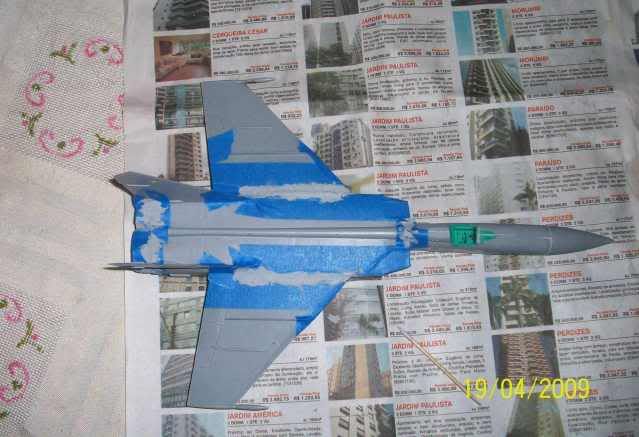

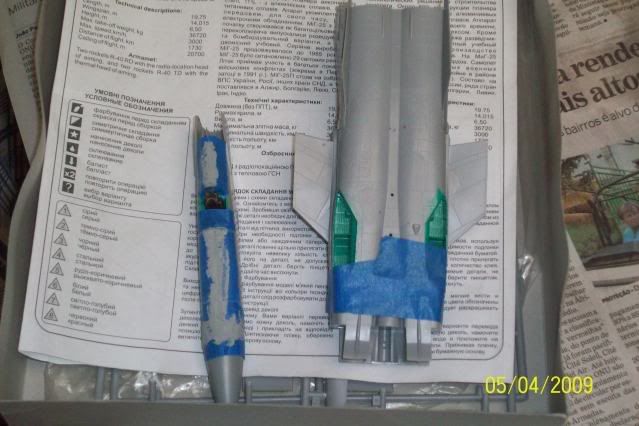

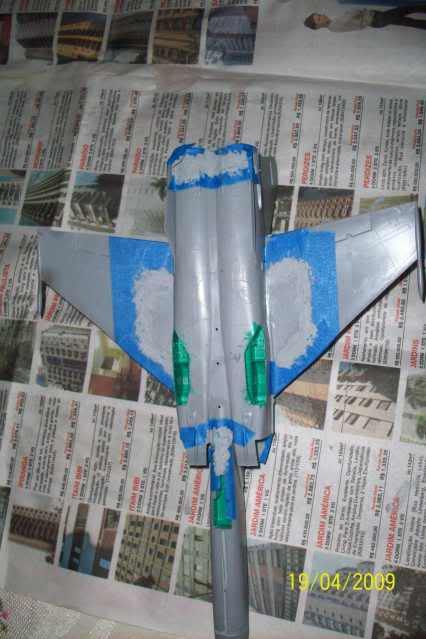

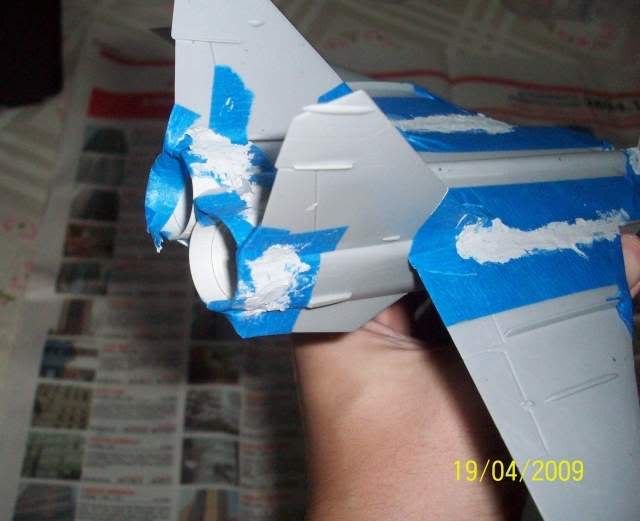

E na sequência o mascaramento para aplicação de putty:

Photobucket



Photobucket


Photobucket


Quinta-Feira 02/07/09

Voltando a postar. Desculpa pessoal, mudei de emprego e estou numa correria só.

Mais fotos que eu já tinha tirado.

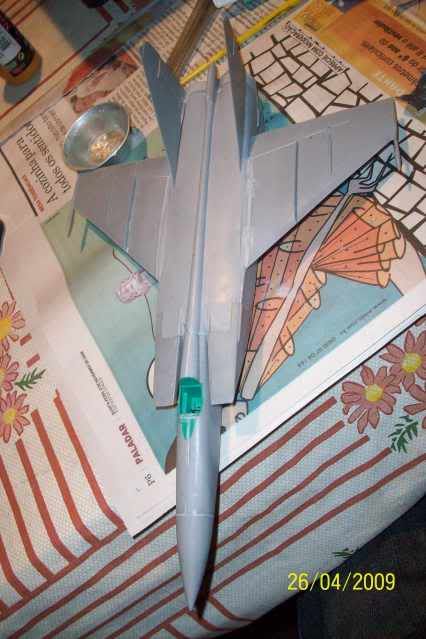

Na seqüência o mig depois de lixado e todas as frestas devidamente tampadas com massa, observem que são muitas, mas nada que putty não resolva, fica a dica se você for um modelista preguiçoso, não tente montar esse kit.



Photobucket



Photobucket

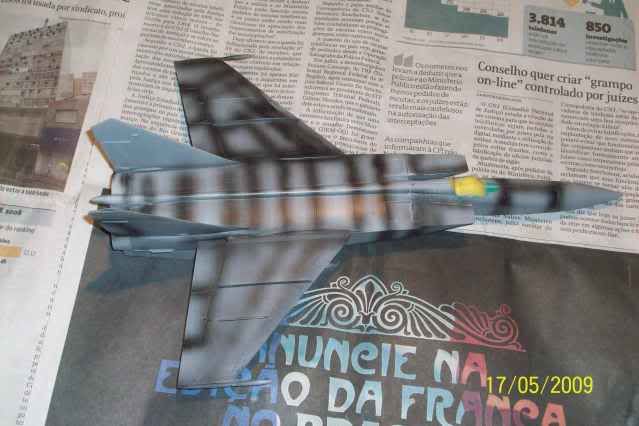

Aqui pela primeira vez me aventurei na técnica do pré-shading, que é pintar com uma tinta escura, de preferência o preto, os baixos relevos do kit, para representar um sombreamento e um aspecto mais realista no kit. ( è isso mesmo Juliano ??)

Photobucket
Usei tinta acrilica acriléx diluida em limpa vidro vidréx com álcool.

Photobucket

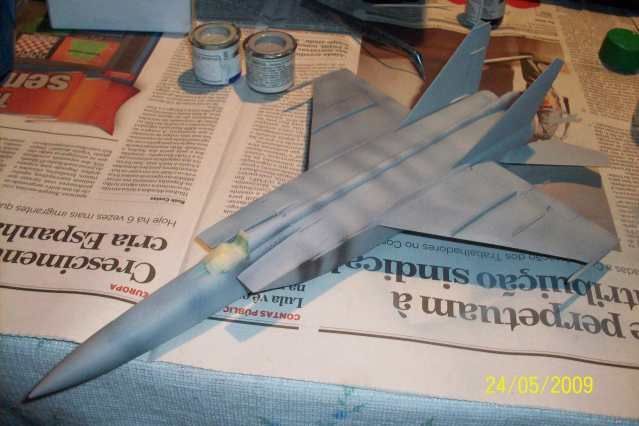

E aqui a primeira demão de cinza humbrol, observe o pré-shading.

Photobucket
Segunda-Feira 06/07/09

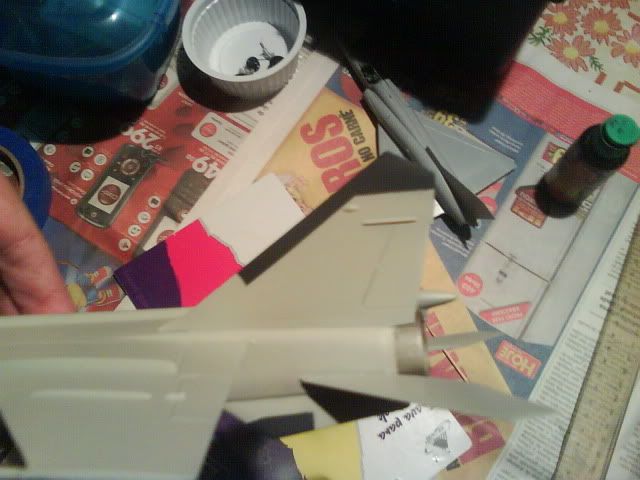

Apliquei a segunda demão de cinza 166 da humbrol, e ficou muito bom !

Aproveitei e pintei os escapes com atinta model master "exaust jet" no pincel.

Segue as imagens:


Photobucket


Photobucket


Photobucket

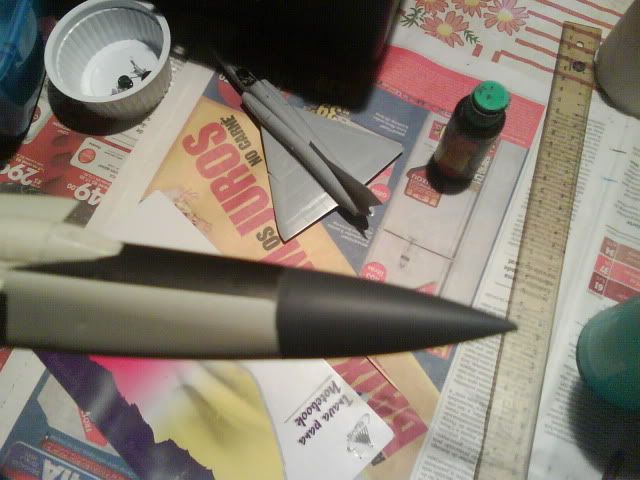

Próximo passo pintar a parte preta na frente do cockpit, essa parte era pintada de preto fosco para diminuir o reflexo do sol e evitar atrapalhar o piloto. Tirar as máscaras e colar os trens de pouso e as portas dos porões.


Quinta-Feira 23/07/09

Atualizando !!!

Desculpem a demora o trabalho tem me tomado bastante tempo.

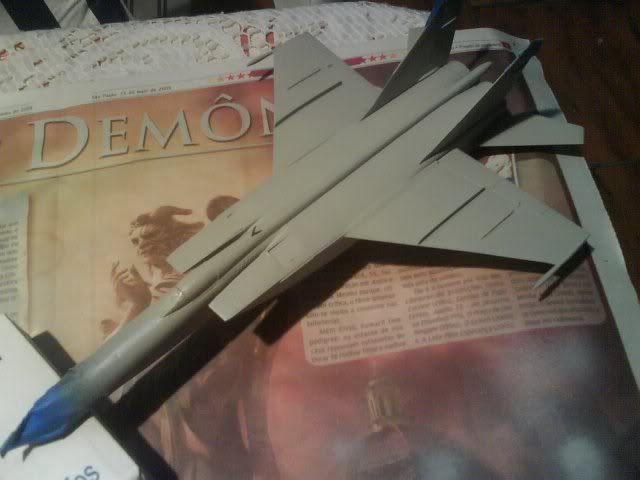

Terminei a pintura do jato, e retirei as máscaras.

O cone do nariz, os detalhes na deriva foram feitos com tinta acrilex fosca diluida com vidréx com alcool.

O preto na frente do canopye tambem feito com acriléx.

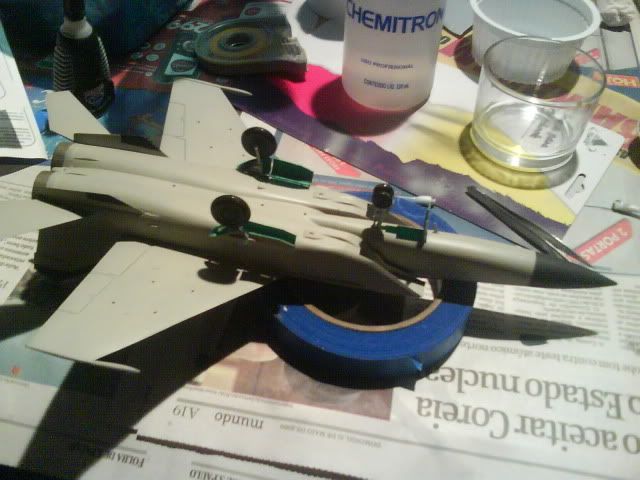

Colei os trens de pouso, os traseiros são um pesadelo, bem dificieis de colar e são moles !!!

Depois de muito estudo e tentativas consegui acertar o encaixe e usei bonder gel.

As portas dos porões traseiras tambem dão trabalho, mas nada que paciencia não resolva.

Os misseis joiguei no sabão em pó para tirar a tinta, comprei a Easy Colors e vou usar o branco neles, estavam muito mal pintados.

Próximo passo pintar as armas,e colar nos suportes e esses nas asas, e mandar verniz brilhante.


Photobucket



Photobucket


Photobucket


Photobucket



Segunda-Feira 27/07/09

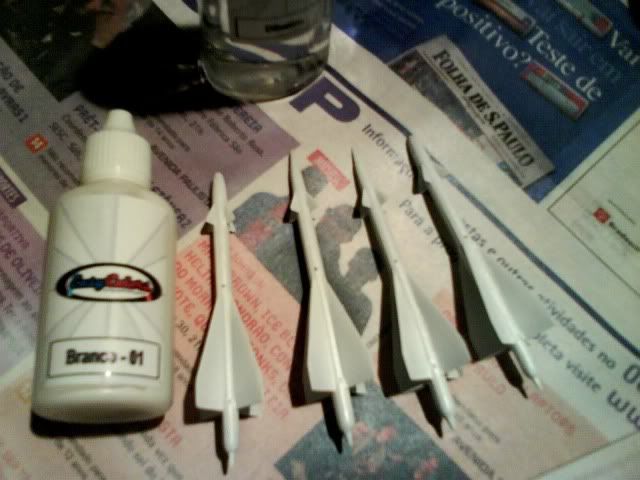

Esse fim de semana mexi mais um pouco no modelo, repintei os misseis que estavam péssimos, depois de uma semana no sabão em pó a tinta esmalte e a vallejo sairam fácil. Então testei o branco da marca nacional Easy Colors, e achei sensacional.

Abaixo o resultado:

Photobucket

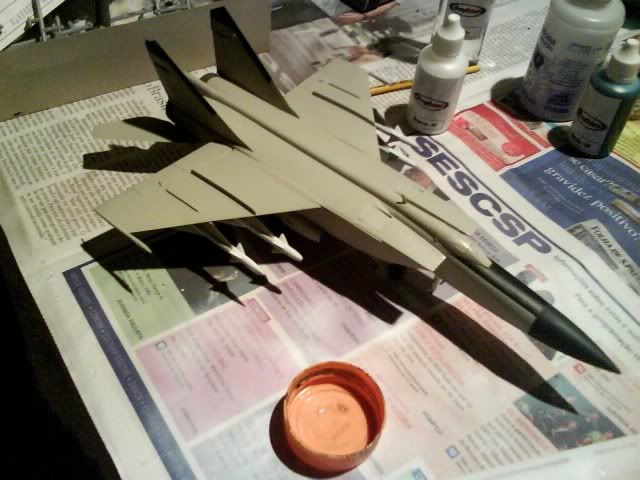

Aproveitei que os suportes de armas já estavam pintados na cor do jato (humbrol 166), e colei as armas, detalhe uns 20 minutos após pintar, pois essa tinta seca rápido.

Photobucket


Photobucket


Photobucket


Utilizei bonder gel, pois essa parte é critica de se colar, e essa cola permite ajustes como o alinhamento dos suportes.

Dica: a furação dos misseis não bate direito com o suporte, portanto e retirei um pino de cada suporte e mantive um para permitir o alinhamento, deu certo.

Comecei a envernizar com cêra Brilho Fácil incolor, e então lembrei que faltava dois detalhes: dois tubos de pitot, o na frente do bico e um na lateral direita, então os colei, nas fotos não dá para ver direito, pois as tirei com o celular e não fica grande coisa a resolução.

Esqueci um detalhe na lateral traseira pois a pintura na fuselagem é da cor do escape do motor, vou estudar se é viável fazer agora ou deixar assim para não estragar a pintura já feita.

Sábado 08/-8/2009Quase no fim !

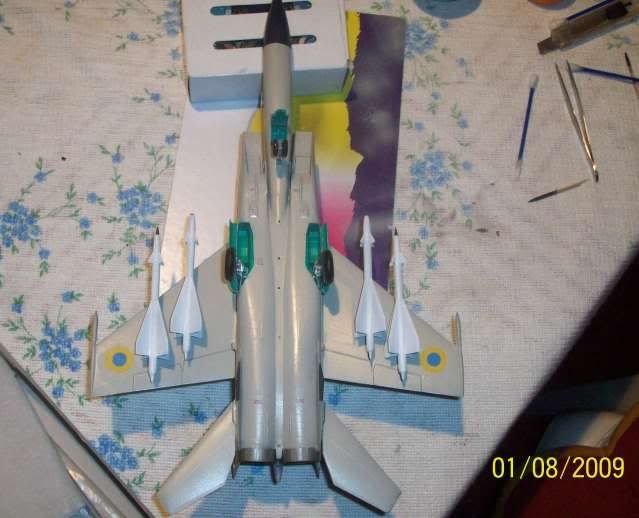

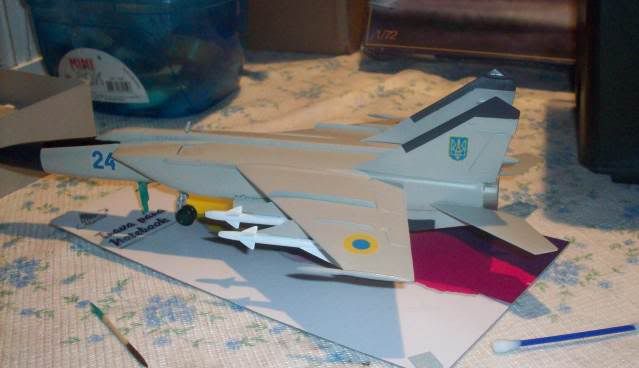

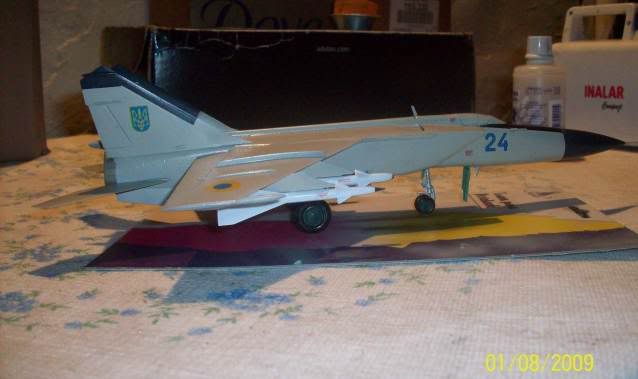

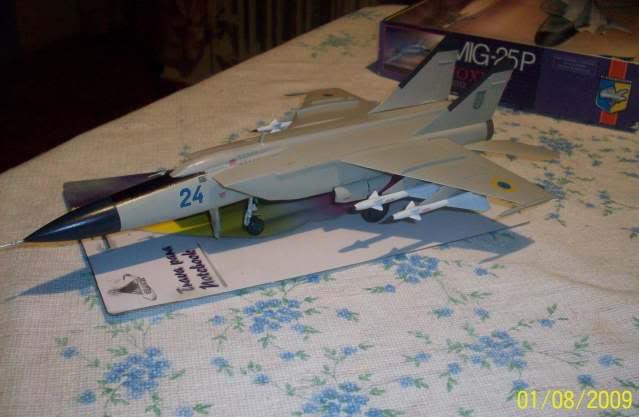

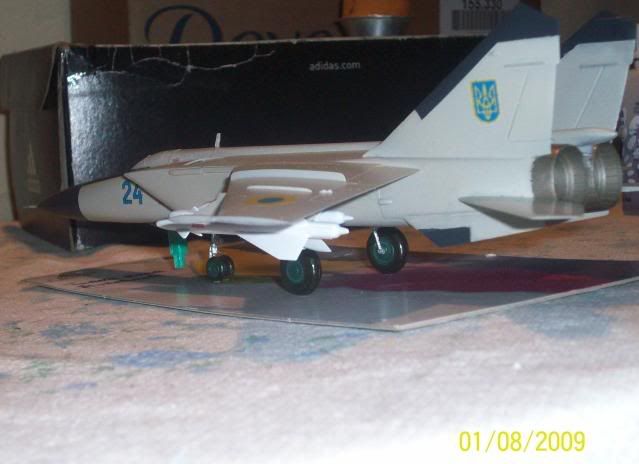

Apliquei os decais, que por sinal precisam de uma técnica de paciência, pois tem de deixa-los soltar por completo do papel goma, pq senão rasgam.

Photobucket


Photobucket


Photobucket


Photobucket


Photobucket


Photobucket


Photobucket



Photobucket

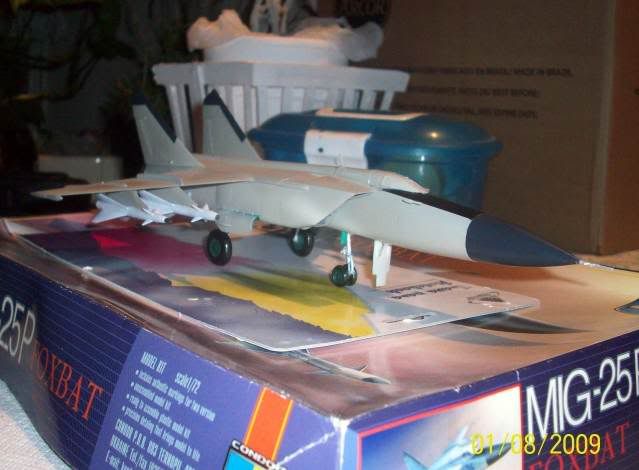

Já aproveitei e apliquei o verniz brilhante para selar os decais.


Segunda-Feira 24/08/09

Modelo Finalizado !!!



 Enfim terminei o Mig-25. Deu trabalho, porém o resultado me agradou muito !

Detalhes que requerem a atenção de quem for montar esse kit:

- trens de pouso traseiros
- decais
- secção frontal do canopye

De resto tudo tranquilo, o uso de massa é essencial bem como de paciência. Um kit recomendado para modelistas com experiência média para cima.

Resultado final, aprovei a marca Kondor da Ucrânia e com certeza montarei outros kits da marca.

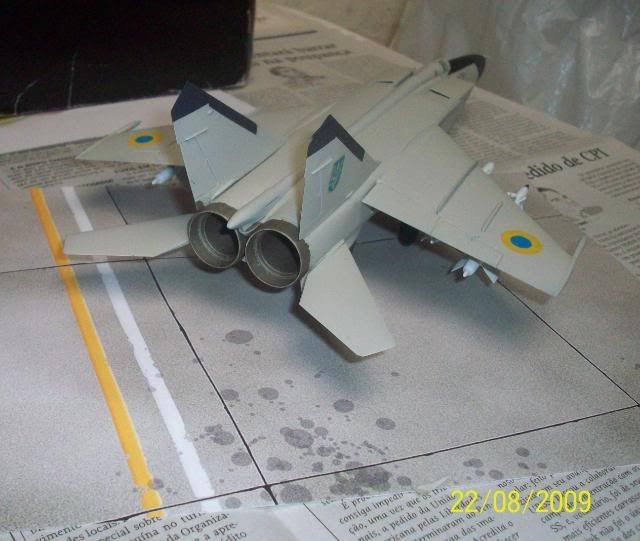

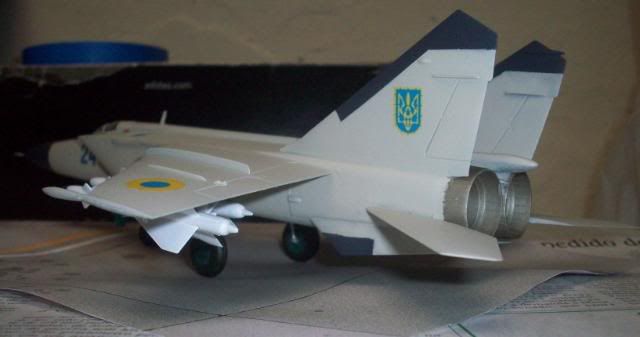

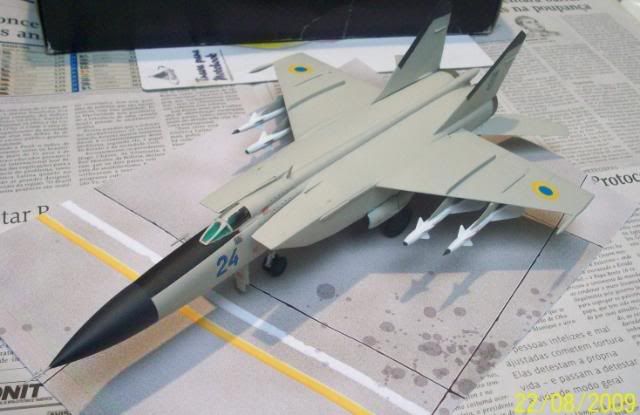

Segue as fotos de como ficou o jato:





Photobucket


Photobucket

Photobucket

Photobucket

Photobucket

Photobucket

Photobucket

Photobucket

Photobucket


Photobucket Photobucket



Mais um trabalho finalizado.

Gostaria de agradecer pelas visitas.

Dúvidas ? Atráves dos comentários ou pelo meu e-mail !

Em breve um novo trabalho.

Abraços

Fernando
